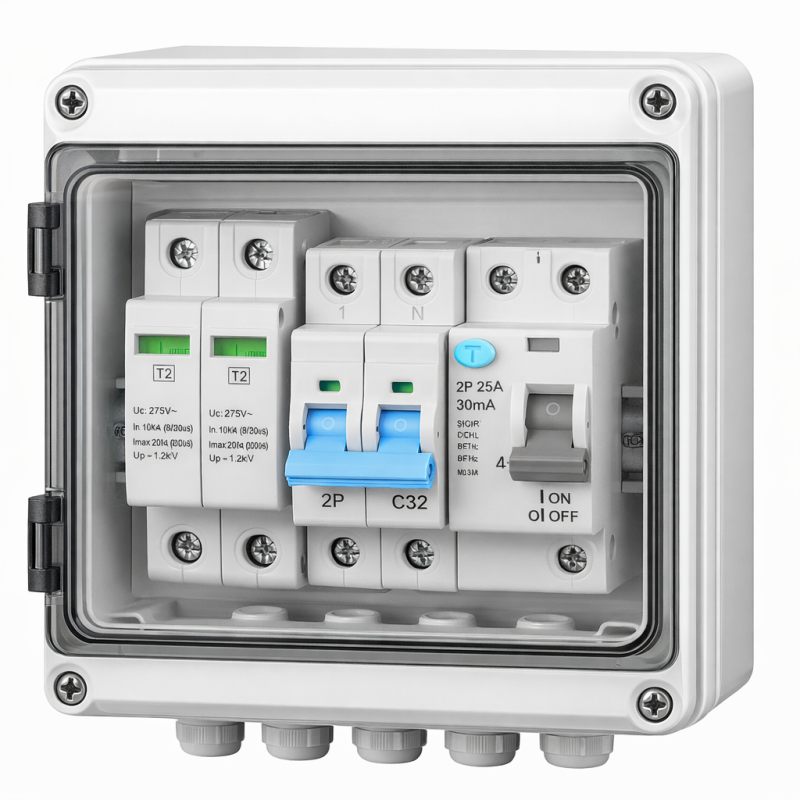

Quadro di protezione lato AC per impianti fotovoltaici monofase, progettato per la protezione della linea di uscita inverter verso il quadro elettrico generale.

Il quadro è completo di tutte le principali protezioni richieste per un’installazione sicura, conforme e affidabile.

Il quadro di protezione include:

• Scaricatore di sovratensione AC Tipo 2 – 2 poli

  • In 10kA – Imax 20kA

  • Protegge l’impianto da sovratensioni transitorie e fulminazioni indirette

• Interruttore magnetotermico 2 poli

  • 32A – 220V

  • Potere di interruzione 6kA

  • Protezione contro sovraccarichi e cortocircuiti

• Interruttore differenziale puro 2 poli – Classe A

  • 25A – 30mA – 220V

  • Potere di interruzione 6kA

  • Idoneo per l’utilizzo con inverter fotovoltaici

Il differenziale di Classe A è specificamente indicato per impianti con inverter, in quanto garantisce una corretta rilevazione delle correnti di guasto anche in presenza di componenti continue pulsanti.

Il quadro è ideale per la protezione della linea AC tra inverter e rete elettrica dell’edificio, aumentando la sicurezza dell’impianto e preservando nel tempo l’inverter e le apparecchiature collegate.

Fornito completo di componenti montati su guida DIN, pronto per l’installazione all’interno di quadro da esterno con coperchio.

Caratteristiche tecniche principali

• Tensione di utilizzo: 230V AC

• Impianto: monofase

• Numero poli: 2P

• Scaricatore di sovratensione: Tipo 2 – 10kA / 20kA

• Magnetotermico: 32A – 6kA

• Differenziale puro: 25A – 30mA – Classe A – 6kA

• Applicazione: linea AC impianto fotovoltaico

Applicazione tipica

Quadro di protezione AC per:

• impianti fotovoltaici monofase

• inverter residenziali

• protezione linea inverter → quadro elettrico generale
