Protezione completa per il lato AC del tuo impianto fotovoltaico

Il Quadro di Protezione AC Monofase IP65 è progettato per proteggere il lato corrente alternata degli impianti fotovoltaici monofase, offrendo un'elevata sicurezza per inverter, rete elettrica e apparecchiature collegate.

All'interno della robusta cassetta stagna IP65 trovano posto un interruttore magnetotermico differenziale RCBO Tipo B e uno scaricatore di sovratensione AC Tipo 2, due dispositivi fondamentali per la protezione dell'impianto contro dispersioni, sovracorrenti, cortocircuiti e sovratensioni provocate da fulmini o disturbi della rete.

L'involucro, realizzato in materiale autoestinguente resistente agli agenti atmosferici e ai raggi UV, rende il quadro adatto sia per installazioni interne che esterne.

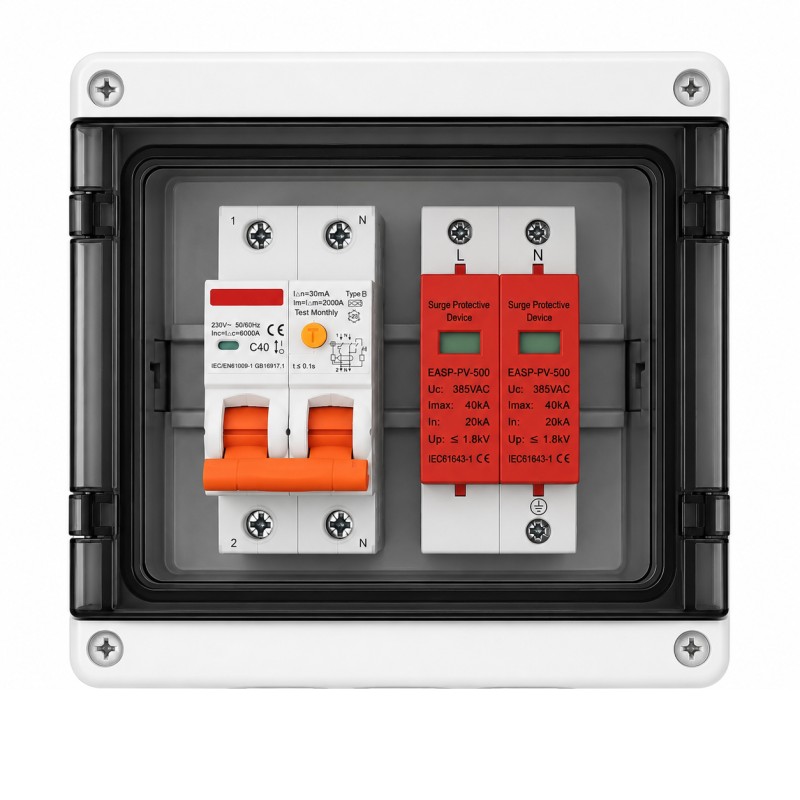

Composizione del Quadro

Il quadro comprende:

• 1 × Box stagna IP65
• 1 × Interruttore Magnetotermico Differenziale RCBO Tipo B 2P 30mA
• 1 × Scaricatore di Sovratensione AC SPD Tipo 2 230V 60kA 2P

A cosa serve

Il quadro protegge il lato AC dell'impianto fotovoltaico, installandosi tra l'inverter e il quadro elettrico dell'abitazione o dell'azienda.

L'RCBO Tipo B integra in un unico dispositivo la protezione magnetotermica e differenziale, intervenendo in presenza di sovraccarichi, cortocircuiti e correnti di dispersione, comprese quelle in corrente continua residua generate dagli inverter.

Lo scaricatore SPD Tipo 2 protegge inverter e impianto elettrico dai picchi di tensione causati da fulmini indiretti e sovratensioni transitorie provenienti dalla rete.

Caratteristiche Principali

• Quadro di protezione AC Monofase
• Box stagna IP65
• Installazione per interno ed esterno
• Sportello trasparente fumé
• Materiale autoestinguente resistente ai raggi UV
• Installazione a parete
• Componenti montati su guida DIN
• Ideale per impianti fotovoltaici monofase
• Protezione completa del lato corrente alternata

Caratteristiche dei Componenti

Interruttore Magnetotermico Differenziale RCBO Tipo B

• 2 Poli
• Sensibilità differenziale 30mA
• Protezione contro dispersioni verso terra
• Protezione da sovraccarico e cortocircuito
• Rilevamento di correnti differenziali AC, pulsanti e continue, ideale per impianti fotovoltaici e sistemi di ricarica per veicoli elettrici

Scaricatore di Sovratensione AC

• Tipo 2
• Alimentazione 230V AC
• Corrente nominale di scarica 30kA
• Corrente massima di scarica 60kA
• Protezione contro fulmini indiretti e sovratensioni transitorie

Applicazioni

Ideale per:

• Impianti fotovoltaici monofase
• Inverter monofase
• Sistemi con batterie di accumulo
• Abitazioni
• Ville
• Aziende
• Uffici
• Negozi
• Capannoni industriali
• Quadri elettrici AC

Specifiche Tecniche

• Tipologia: Quadro di Protezione AC Monofase
• Alimentazione: 230V AC
• Frequenza: 50/60 Hz
• Grado di protezione: IP65
• Installazione: Parete
• Utilizzo: Interno / Esterno
• Materiale: ABS autoestinguente
• Sportello: Trasparente fumé
• Componenti installati:
  • RCBO Tipo B 2P 30mA
  • SPD AC Tipo 2 230V 60kA 2P

Contenuto della Confezione

• 1 × Box stagna IP65
• 1 × Interruttore Magnetotermico Differenziale RCBO Tipo B 2P 30mA
• 1 × Scaricatore di Sovratensione AC SPD Tipo 2 230V 60kA 2P

Perché scegliere questo quadro?

Il Quadro di Protezione AC Monofase rappresenta una soluzione affidabile per la protezione del lato corrente alternata degli impianti fotovoltaici. L'abbinamento tra RCBO Tipo B, ideale per gli inverter fotovoltaici, e scaricatore SPD Tipo 2 offre una protezione completa contro dispersioni, sovraccarichi, cortocircuiti e sovratensioni. La cassetta stagna IP65 garantisce un'elevata resistenza agli agenti atmosferici, rendendo il quadro adatto sia ad ambienti interni che esterni.
