Protezione completa per il lato DC del tuo impianto fotovoltaico

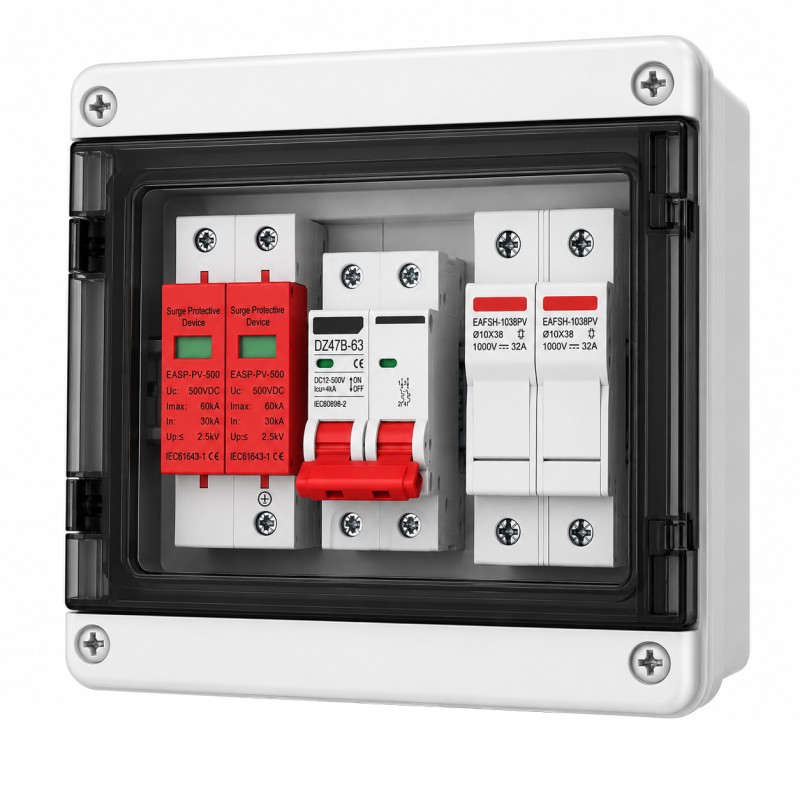

Il Quadro di Protezione DC 1 Stringa IP65 è progettato per ospitare i principali dispositivi di protezione necessari sul lato corrente continua di un impianto fotovoltaico.

La robusta cassetta stagna IP65 protegge efficacemente i componenti installati da pioggia, polvere e agenti atmosferici, rendendola ideale sia per installazioni esterne che interne.

La configurazione comprende uno scaricatore di sovratensione DC, un sezionatore magnetotermico DC e un portafusibile fotovoltaico 2 poli, componenti fondamentali per aumentare la sicurezza dell'impianto e proteggere inverter, pannelli e linee in corrente continua.

Il quadro rappresenta una soluzione pratica e professionale per la realizzazione di impianti fotovoltaici residenziali, commerciali e industriali.

Composizione del Quadro

Il quadro comprende:

• 1 × Scaricatore di Sovratensione DC Tipo 2 - 500V
• 1 × Sezionatore Magnetotermico DC 2 Poli - 25A - 500V
• 1 × Portafusibile Fotovoltaico 2 Poli
• 2 × Fusibili cilindrici 10×38 mm da 25A

A cosa serve

Il quadro di protezione viene installato tra la stringa fotovoltaica e l'inverter per aumentare il livello di sicurezza dell'impianto.

Lo scaricatore SPD limita gli effetti delle sovratensioni provocate da fulmini indiretti e disturbi della rete, contribuendo a proteggere inverter e apparecchiature elettroniche.

Il sezionatore magnetotermico DC permette di interrompere la linea in corrente continua durante le operazioni di manutenzione e offre protezione contro sovraccarichi e cortocircuiti.

Il portafusibile 2P con fusibili da 25A protegge la stringa fotovoltaica da sovracorrenti, contribuendo alla salvaguardia dei pannelli, dei cavi e delle apparecchiature collegate.

Caratteristiche Principali

• Quadro per impianti fotovoltaici a 1 stringa
• Box stagna IP65
• Installazione per interno ed esterno
• Sportello trasparente fumé
• Materiale autoestinguente resistente ai raggi UV
• Elevata resistenza agli agenti atmosferici
• Installazione a parete
• Componenti montati su guida DIN
• Ideale per impianti fino a 500V DC

Caratteristiche dei Componenti

Scaricatore di Sovratensione DC

• Tipo 2
• Tensione nominale 500V DC
• Protezione contro sovratensioni e fulmini indiretti

Sezionatore Magnetotermico DC

• 2 Poli
• 25A
• Protezione da sovraccarico e cortocircuito

Portafusibile Fotovoltaico

• 2 Poli
• Completo di 2 fusibili da 25A
• Per fusibili cilindrici 10×38 mm

Applicazioni

Ideale per:

• Impianti fotovoltaici residenziali
• Impianti commerciali
• Sistemi Off-Grid
• Sistemi Ibridi
• Impianti con accumulo
• Protezione di una singola stringa fotovoltaica

Specifiche Tecniche

• Numero stringhe: 1
• Tensione massima di sistema: 500V DC
• Grado di protezione: IP65
• Installazione: Parete
• Utilizzo: Interno / Esterno
• Materiale: ABS autoestinguente
• Sportello: Trasparente fumé
• Componenti installati:
  • SPD DC Tipo 2
  • Sezionatore Magnetotermico DC 25A
  • Portafusibile 2P con fusibili da 25A

Contenuto della Confezione

• 1 × Box IP65
• 1 × Scaricatore di Sovratensione DC 500V
• 1 × Sezionatore Magnetotermico DC 2P 25A
• 1 × Portafusibile Fotovoltaico 2P
• 2 × Fusibili 10×38 mm da 25A
