Protezione completa per impianti fotovoltaici con 2 stringhe

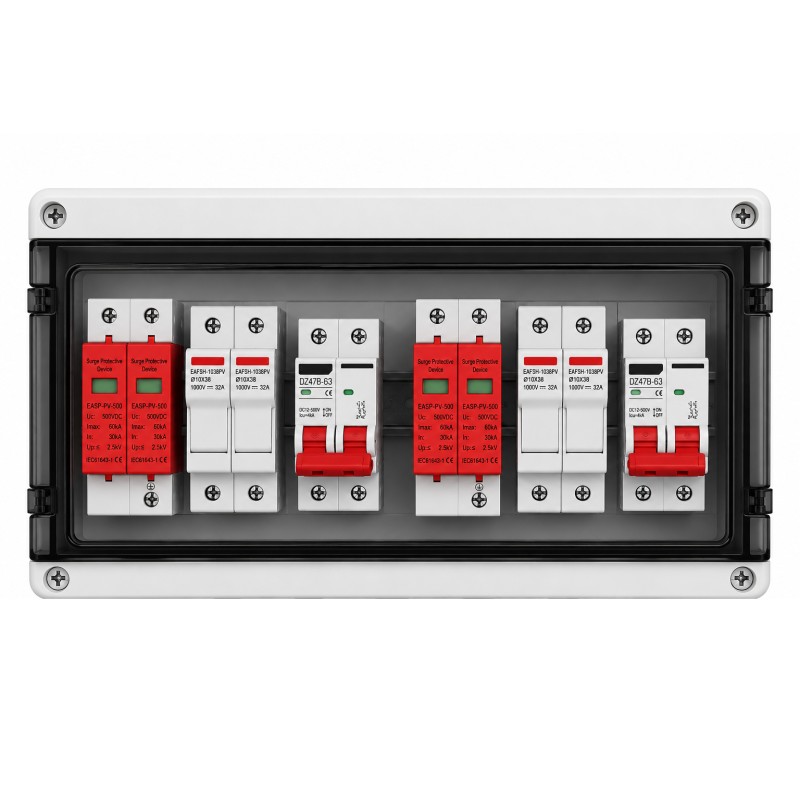

Il Quadro di Protezione Fotovoltaico DC 2 Stringhe IP65 è progettato per ospitare i principali dispositivi di protezione necessari sul lato corrente continua di impianti fotovoltaici composti da due stringhe di pannelli.

La robusta cassetta stagna IP65 protegge efficacemente i componenti installati da pioggia, polvere e agenti atmosferici, rendendola ideale per installazioni sia interne che esterne.

La configurazione comprende due scaricatori di sovratensione DC, due sezionatori magnetotermici DC e due portafusibili fotovoltaici 2 poli, offrendo una protezione dedicata per ciascuna stringa dell'impianto.

Questa soluzione è ideale per impianti fotovoltaici residenziali, commerciali e industriali che richiedono una protezione completa del lato corrente continua.

Composizione del Quadro

Il quadro comprende:

• 1 × Box stagna IP65
• 2 × Scaricatori di Sovratensione DC Tipo 2 - 500V
• 2 × Sezionatori Magnetotermici DC 2 Poli - 25A - 500V
• 2 × Portafusibili Fotovoltaici 2 Poli
• 4 × Fusibili cilindrici 10×38 mm da 25A

A cosa serve

Il quadro viene installato tra le due stringhe fotovoltaiche e l'inverter per aumentare la sicurezza dell'impianto e proteggere le linee in corrente continua.

Ogni stringa dispone della propria protezione dedicata.

Gli scaricatori di sovratensione DC proteggono inverter e componenti elettronici dai picchi di tensione causati da fulmini indiretti e sovratensioni transitorie.

I sezionatori magnetotermici DC consentono di interrompere in sicurezza ogni stringa durante le operazioni di manutenzione e garantiscono la protezione contro sovraccarichi e cortocircuiti.

I portafusibili fotovoltaici con fusibili da 25A proteggono ciascuna stringa da sovracorrenti, contribuendo alla salvaguardia dei pannelli, dei cavi e dell'inverter.

Caratteristiche Principali

• Quadro per impianti fotovoltaici a 2 stringhe
• Box stagna IP65
• Installazione per interno ed esterno
• Sportello trasparente fumé
• Materiale autoestinguente resistente ai raggi UV
• Elevata resistenza agli agenti atmosferici
• Installazione a parete
• Componenti montati su guida DIN
• Protezione dedicata per ogni stringa
• Ideale per impianti fino a 500V DC

Caratteristiche dei Componenti

Scaricatori di Sovratensione DC

• Tipo 2
• Tensione nominale 500V DC
• Protezione contro sovratensioni e fulmini indiretti

Sezionatori Magnetotermici DC

• 2 Poli
• Corrente nominale 25A
• Protezione da sovraccarico e cortocircuito

Portafusibili Fotovoltaici

• 2 Poli
• Completi di fusibili 10×38 mm da 25A
• Protezione dedicata di ciascuna stringa

Applicazioni

Ideale per:

• Impianti fotovoltaici residenziali
• Ville e abitazioni private
• Aziende
• Capannoni industriali
• Impianti commerciali
• Sistemi Off-Grid
• Sistemi Ibridi
• Impianti con batterie di accumulo
• Impianti con 2 stringhe fotovoltaiche

Specifiche Tecniche

• Numero stringhe: 2
• Tensione massima di sistema: 500V DC
• Grado di protezione: IP65
• Installazione: Parete
• Utilizzo: Interno / Esterno
• Materiale: ABS autoestinguente
• Sportello: Trasparente fumé
• Componenti installati:
  • 2 × SPD DC Tipo 2
  • 2 × Sezionatori Magnetotermici DC 25A
  • 2 × Portafusibili 2P
  • 4 × Fusibili 10×38 mm da 25A

Contenuto della Confezione

• 1 × Box IP65
• 2 × Scaricatori di Sovratensione DC 500V
• 2 × Sezionatori Magnetotermici DC 2P 25A
• 2 × Portafusibili Fotovoltaici 2P
• 4 × Fusibili 10×38 mm da 25A

Perché scegliere questo quadro?

Il Quadro di Protezione DC 2 Stringhe è una soluzione studiata per proteggere in modo efficace impianti fotovoltaici con due stringhe indipendenti. Grazie alla presenza di dispositivi dedicati per ciascuna linea, offre un elevato livello di sicurezza contro sovratensioni, sovraccarichi e cortocircuiti, contribuendo a preservare l'inverter e gli altri componenti dell'impianto. La cassetta stagna IP65 assicura inoltre una protezione affidabile dagli agenti atmosferici, rendendolo adatto sia per installazioni interne che esterne.
