Protezione professionale contro fulmini e sovratensioni per impianti elettrici in corrente alternata

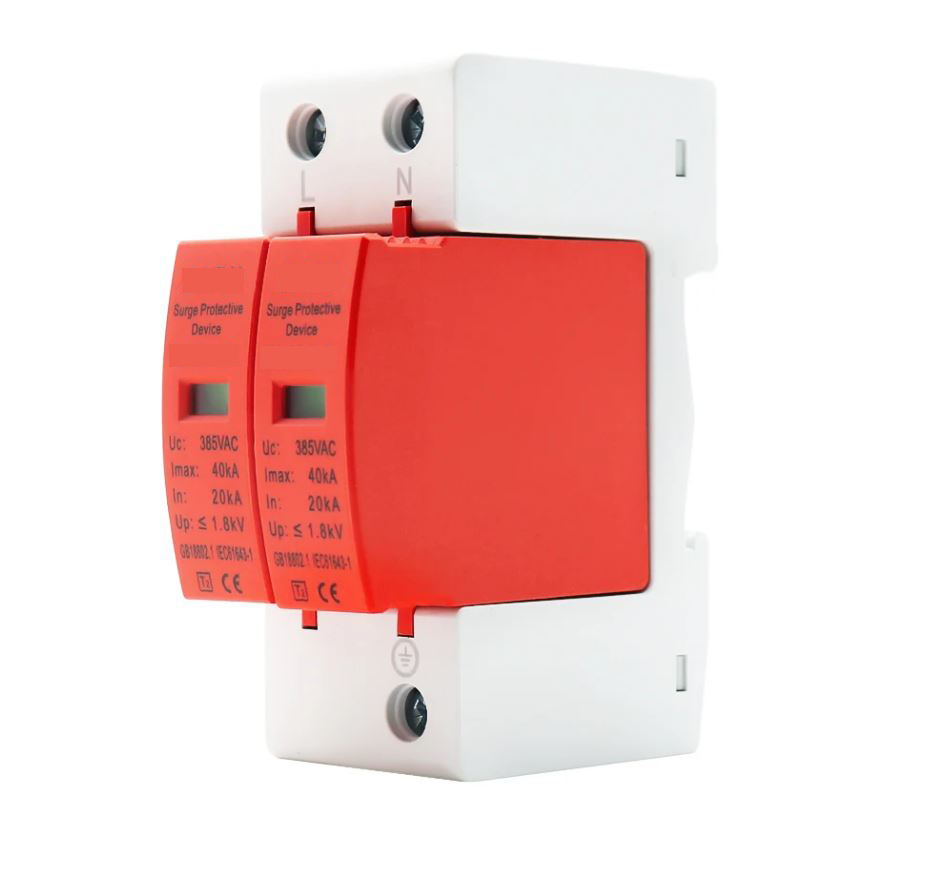

Lo Scaricatore di Sovratensione AC Tipo 2 è progettato per proteggere impianti elettrici, inverter, quadri di distribuzione e apparecchiature elettroniche dai picchi di tensione provocati da fulmini indiretti, manovre sulla rete e sovratensioni transitorie.

Installato nel quadro elettrico sul lato corrente alternata (AC), limita la tensione residua e scarica rapidamente l'energia verso terra, evitando danni a dispositivi elettronici e aumentando l'affidabilità dell'intero impianto.

Grazie ad una corrente massima di scarica (Imax) di 60kA e ad una corrente nominale di scarica (In) di 30kA, garantisce elevate prestazioni anche in presenza di eventi atmosferici particolarmente intensi.

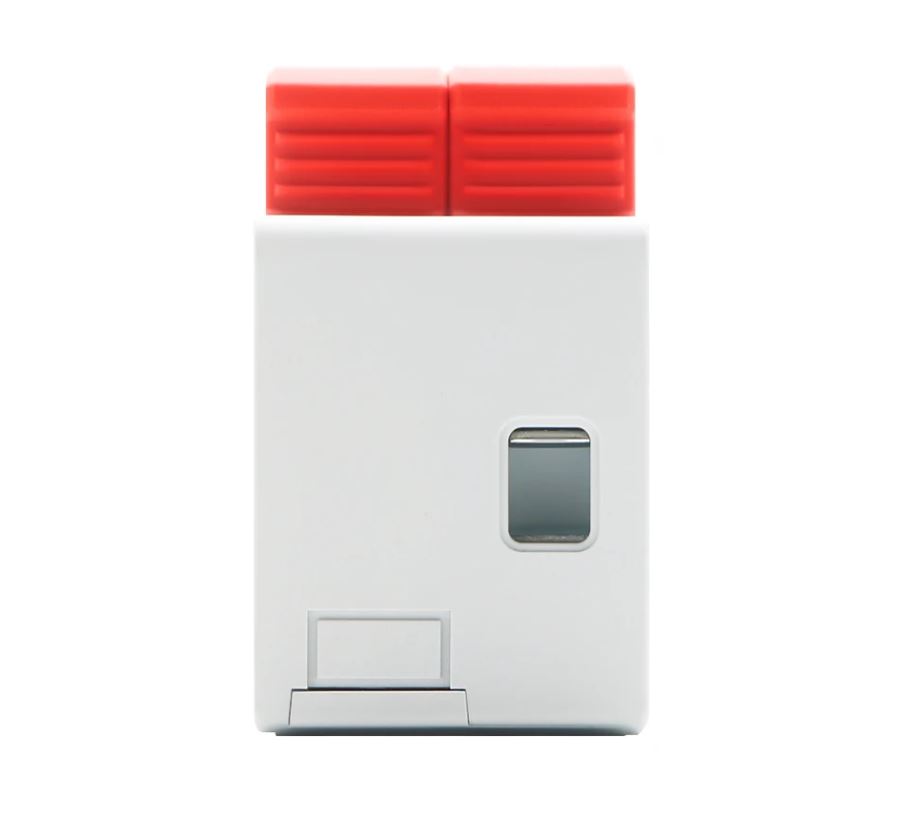

L'indicatore meccanico integrato consente di verificare rapidamente lo stato del dispositivo:

• Verde: dispositivo funzionante.

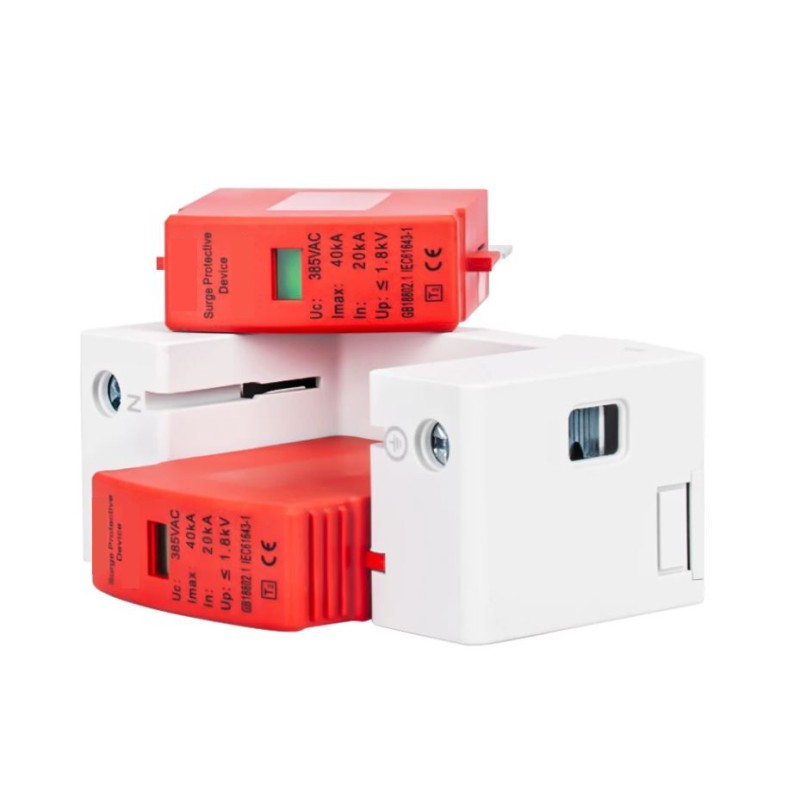

• Rosso: cartuccia esaurita da sostituire.

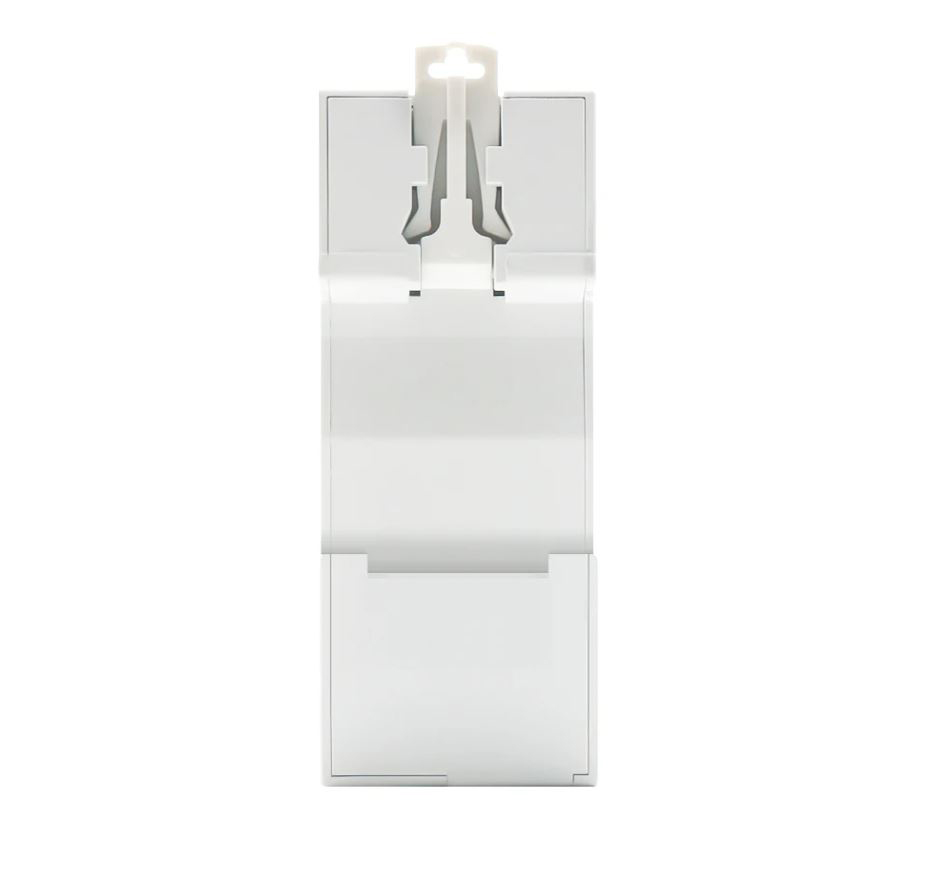

Il contenitore è realizzato in materiale termoplastico autoestinguente ad alta resistenza e il montaggio avviene facilmente su guida DIN standard.

Caratteristiche Principali

• Scaricatore di sovratensione SPD Tipo 2
• Utilizzo in corrente alternata (AC)
• Alimentazione 230V AC
• Configurazione 2 Poli (2P)
• Corrente nominale di scarica 30kA
• Corrente massima di scarica 60kA
• Protezione contro fulmini indiretti
• Protezione contro sovratensioni transitorie
• Indicatore meccanico di stato
• Installazione su guida DIN
• Materiale autoestinguente
• Conforme agli standard europei
• Certificazione CE

Applicazioni

Ideale per la protezione di:

• Impianti fotovoltaici lato AC
• Quadri elettrici civili
• Quadri industriali
• Inverter fotovoltaici
• Abitazioni
• Aziende
• Uffici
• Negozi
• Capannoni industriali
• Impianti di automazione
• Sistemi elettronici sensibili

Perché installare uno SPD AC?

Le sovratensioni possono essere causate da fulmini, manovre sulla rete elettrica o disturbi provenienti dalla distribuzione dell'energia.

Uno Scaricatore di Sovratensione AC protegge inverter, elettrodomestici, apparecchiature elettroniche e quadri elettrici limitando la tensione che raggiunge i dispositivi collegati.

È uno dei componenti fondamentali per aumentare la sicurezza e la durata dell'impianto elettrico.

Specifiche Tecniche

• Tipologia: Scaricatore di Sovratensione AC (SPD Tipo 2)
• Numero poli: 2P
• Tensione nominale: 230V AC
• Frequenza: 50/60 Hz
• Tensione massima continua (Uc): 385V AC
• Corrente nominale di scarica (In): 30kA
• Corrente massima di scarica (Imax): 60kA
• Livello di protezione (Up): ≤2,2kV
• Tempo di risposta: <25 ns
• Corrente di dispersione: ≤20 μA
• Modalità di protezione: L-PE / N-PE
• Indicatore di stato:
  • Verde = dispositivo operativo
  • Rosso = cartuccia da sostituire
• Temperatura di esercizio: -40°C ÷ +80°C
• Umidità relativa: <95%
• Installazione: Guida DIN 35 mm
• Materiale dell'involucro: Tecnopolimero autoestinguente
• Certificazione: CE
• Norma di riferimento: IEC / EN 61643-1

Contenuto della Confezione

• 1 × Scaricatore di Sovratensione AC Tipo 2 230V 2P
• Manuale d'uso

Perché scegliere questo SPD?

Uno scaricatore di sovratensione è un componente indispensabile per proteggere qualsiasi impianto elettrico moderno. Grazie all'elevata capacità di scarica, ai tempi di intervento estremamente rapidi e all'indicatore di stato integrato, questo dispositivo offre una protezione affidabile contro i picchi di tensione causati da fulmini e disturbi della rete.

È particolarmente indicato per impianti fotovoltaici, abitazioni, aziende e quadri elettrici che richiedono un elevato livello di sicurezza e continuità di servizio.
